Seal er en avansert universal/industriarmatur IP44. Låsbar opal skjerm. Kraftig lysytelse, god effektivitet og mulighet for en avansert sensor løsning. Seal har master / slave løsning med mulighet for grunnlys og dobbel timer der timer 2 kan slukke grunnlyset. Ved å bruke en ekstra styreleder kan man enkelt kombinere armaturer med og uten sensor etter behov til et komplett anlegg. Seal har moderne kompakt form, lett vaskbar og uten skarpe kanter. Seal leveres i 600mm, 1200mm og 1500mm lengder med og uten sensor. Seal leveres også i varianter med DALI forkobling. Kabelinngang sentrisk og i hver ende. Gjennomgangskobling for 1 fase, jord og styreleder. Seal leveres også i varianter med integrert batteripakke for ledelys med selvtest (EM01). Klasse I, IP44.
Beskrivelse
• Ra>80
• 100.000 timer L80B50 Ta25
• Bredstrålende
• Låsbar skjerm
• Komplett med LED-driver
• Tilgjengelig med DALI-driver
• Kabelinnganger i ende og senter
• Master/slave system med sensor
Teknisk data
Spenning (V)
230
Effekt (W)
55
Lysstyrke (lm)
6400
Lumen/Watt (lm)
116
Driver størrelse (mA)
420
Antall armaturer B 10A
10
Antall armaturer B 16A
16
Antall armaturer C 10A
20
Antall armaturer C 16A
32
Max. omgivelsestemperatur (°C)
+40
Min. omgivelsestemperatur (°C)
-20
Levetid L70B10 Ta25°
125.000
Levetid L70B50 Ta25°
150.000
Levetid L80B10 Ta25°
75.000
Levetid L80B50 Ta25°
100.000
Levetid L90B10 Ta25°
26.000
Fargegjengivelse (Ra)
80
Fargetemperatur (K)
3000
SDCM
3
Utførelse
Farge
Hvit
RAL-kode
9016 – Hvit
IP klasse
44
Materiale
Stål
Avdekningsmateriale
Opalisert plast
Integrert/ekstern driver
Integrert
Sokkel
LED
Isolasjonsklasse
I
Dimmetype
–
DALI
Ja
Brannklasse D
Nei
Montering
Utenpåliggende
Hurtigkobling
Nei
Utstrålingsvinkel (°)
120
Optikk
Linse
Lyskilde
LED
Lysfordeling
Ekstremt bredstrålende >80gr
Kan monteres i isolasjon
Nei
Integrert sensor
Ja
Funksjonalitet
Av/På
Antall poler
5
Produktfamilie
Bruksområde
1-1 Erstatning
Sensor data
Sensor type
Microbølge
Sensor funksjonalitet
Grunnlys
Sensor rekkevidde (m)
14×6
Deteksjonsområde tak (m)
8
Deteksjonsområde vegg (m)
14
Deteksjonsvinkel (°)
30-150
Monteringshøyde (m)
3
Maks monteringshøyde (m)
6
Hold time / Etterlystid (sek/min)
5sek-30min
Standby (sek/min)
0s/10m/20m/30m/60m/∞
Dagslys begrensning (lx)
Disable/5/10/15
Dagslyssensor
Ja
Monteringsmetode
Innebygd
Tilkoblingsmetode
Stikklemme
Stand-by dimmenivå (%)
15
Master/slave
Ja
Dimensjoner
Høyde (mm)
60
Bredde (mm)
141
Lengde (mm)
1500

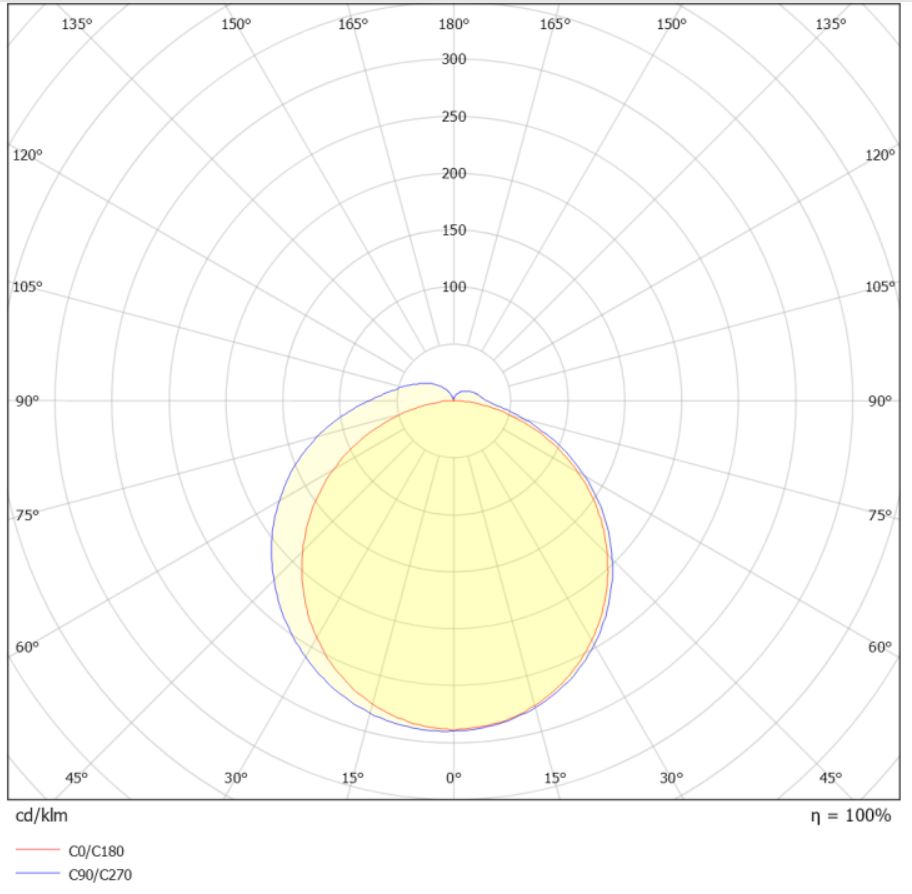

Lysfordelingskurve
Dimensjoner
Varianter
| Bilde | Art.nr | Produktnavn | Farge | Effekt (W) | Lysstyrke (lm) | Fargetemperatur (K) | Dimbar | Montering | |
|---|---|---|---|---|---|---|---|---|---|
 |
3366061 | Seal 1200 39W 4600lm 3000K IP44 Sensor | Hvit | 39 | 4600 | 3000 | Nei | Utenpåliggende | |
 |
3366050 | Seal 600 21W 2700lm 3000K IP44 | Hvit | 21 | 2700 | 3000 | Nei | Utenpåliggende | |
|
|
3366051 | Seal 600 22W 2700lm 3000K IP44 Sensor | Hvit | 22 | 2700 | 3000 | Nei | Utenpåliggende | |
|
|
3366075 | Seal 1500 55W 6400lm 3000K EM01 IP44 | Hvit | 55 | 6400 | 3000 | Nei | Utenpåliggende | |
|
|
3366060 | Seal 1200 38W 4600lm 3000K IP44 | Hvit | 38 | 4600 | 3000 | Nei | Utenpåliggende | |
|
|
3366072 | Seal 1500 54W 6400lm DALI 3000K IP44 | Hvit | 54 | 6400 | 3000 | Med DALI | Utenpåliggende | |
|
|
3366071 | Seal 1500 55W 6400lm 3000K IP44 Sensor | Hvit | 55 | 6400 | 3000 | Nei | Utenpåliggende |
