Raft er en moderne effektiv storflatearmatur laget for åpne arealer i lager, kjøpesentre og produksjonshaller. Den er også benyttet med stor suksess i en rekke sportshaller bl.a for fotball, tennis/padel, og til flerbrukshaller, med lave blendingstall og eksepsjonell jevnhet. Raft serien er modulærbygget og har en rekke alternative optikker for ulike takhøyder og applikasjoner. Armaturen er meget lavtbyggende i støpt aluminiumshus og integrert koblingsboks. Raft har kraftige kjøleribber som sikrer pålitelighet og holdbarhet. Tetthetsgraden er høy med IP66. DALI er standard, og den kan også leveres med innebygget bevegelsessensor, ZigBee-styring etc. Raft lagerføres i mange ulike varianter, og kan også spesifiseres og leveres til prosjekter. Arbeidstemperatur -30°C til+50°C. Armaturen kan henges ned med medfølgende wire, eller utstyres med tak/veggbraketter eller spesialfeste for lineoppheng. Leveres med 1,5m påmontert gummikabel som standard. Klasse 1, IP66.
Raft 33600lm 0402 DALI 240W 4000K
Art.nr: 3348168
Produktfamilie: Raft
Beskrivelse
• Ra>80
• 100.000 timer L80B50 ved Ta25°C
• Modulbasert armatur med integrert
LED og innebygget LED-driver
• For takhøyder 12-30 meter
• Mulighet for lave blendingstall
• Aluminiumstamme
• Godkjent som ballsikker
DIN 57710-13
• DALI 2
Teknisk data
Spenning (V)
230
Effekt (W)
240
Lysstyrke (lm)
33600
Lumen/Watt (lm)
140
Antall armaturer B 10A
2
Antall armaturer B 16A
4
Antall armaturer C 10A
4
Antall armaturer C 16A
7
Max. omgivelsestemperatur (°C)
+50
Min. omgivelsestemperatur (°C)
-30
Levetid L70B10 Ta25°
78.000
Levetid L70B50 Ta25°
130.000
Levetid L80B10 Ta25°
75.000
Levetid L80B50 Ta25°
100.000
Levetid L90B10 Ta25°
24.000
Fargegjengivelse (Ra)
80
Fargetemperatur (K)
4000
SDCM
3
Utførelse
Farge
Grå
RAL-kode
9006 – Sølv
IP klasse
66
Materiale
Aluminium
Avdekningsmateriale
Strukturert plast
Integrert/ekstern driver
Integrert
Isolasjonsklasse
I
Dimmetype
DALI 2
Dimmemetode
Amplitudedimming (AM)
DALI
Ja
Brannklasse D
Ja
Montering
Nedhengt
Hurtigkobling
Nei
Utstrålingsvinkel (°)
60×120
Optikk
0402
Modell/type
Raft
Lyskilde
LED
Lysfordeling
Bredstrålende 40-80gr
IK-klasse
10
Antall poler
5
Antall DALI adresser
1
Antall DALI drivere
1
Produktfamilie
Produkttype
Bruksområde
Dimensjoner
Høyde (mm)
60
Bredde (mm)
325
Lengde (mm)
680
Lengde på tilf. kabel (mm)
1500
Godkjenninger
BREEAM-NOR
Ver: 6.0
BREEAM kode
HEA 01 Visuell komfort (Flimmer)

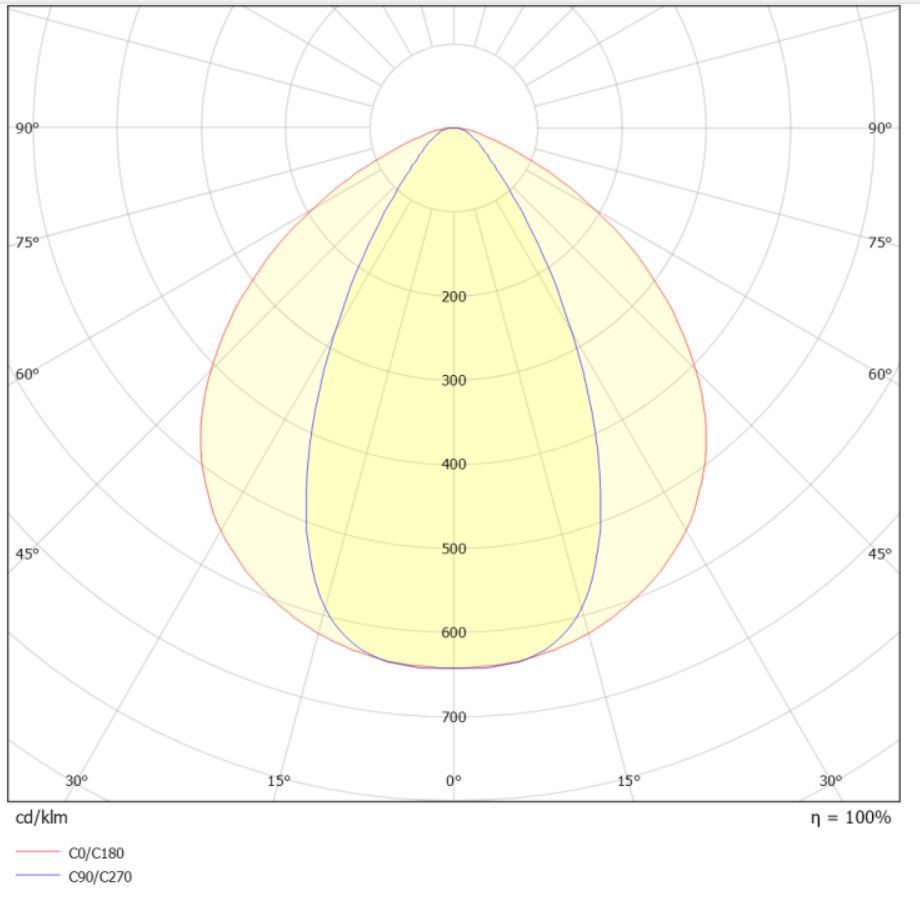

Lysfordelingskurve
Dimensjoner
Varianter
| Bilde | Art.nr | Produktnavn | Farge | Effekt (W) | Lysstyrke (lm) | Fargetemperatur (K) | Dimbar | Montering | |
|---|---|---|---|---|---|---|---|---|---|
 |
3348176 | Raft 58000lm 4502 DALI 400W 4000K | Grå | 400 | 58000 | 4000 | Med DALI | Nedhengt | |
|
|
3337963 | Raft 33600lm 00403 DALI 240W 4000K 120D | Grå | 240 | 33600 | 4000 | Med DALI | Nedhengt | |
|
|
3348168 | Raft 33600lm 0402 DALI 240W 4000K | Grå | 240 | 33600 | 4000 | Ja | Nedhengt | |
|
|
3337961 | Raft 21000lm 00403 DALI 150W 4000K 120D | Grå | 150 | 21000 | 4000 | Med DALI | Nedhengt | |
|
|
3348163 | Raft 28000lm 00402 DALI 200W 4000K | Grå | 200 | 28000 | 4000 | Med DALI | Nedhengt | |
|
|
3348153 | Raft 14000lm 00402 DALI 100W 4000K | Grå | 100 | 14000 | 4000 | Med DALI | Nedhengt | |
|
|
3337962 | Raft 28000lm 00403 DALI 200W 4000K 120D | Grå | 200 | 28000 | 4000 | Med DALI | Nedhengt | |
|
|
3348179 | Raft 58000lm 00403 DALI 400W 4000K 120D | Grå | 400 | 58000 | 4000 | Med DALI | Nedhengt | |
|
|
3337965 | Raft 58000lm 4501 DALI 400W 4000K 60D | Grå | 400 | 58000 | 4000 | Med DALI | Nedhengt | |
|
|
3348158 | Raft 21000lm 0402 DALI 150W 4000K | Grå | 150 | 21000 | 4000 | Med DALI | Nedhengt | |
 |
3348171 | Raft 43500lm 4502 DALI 300W 4000K | Grå | 300 | 43500 | 4000 | Med DALI | Nedhengt |
