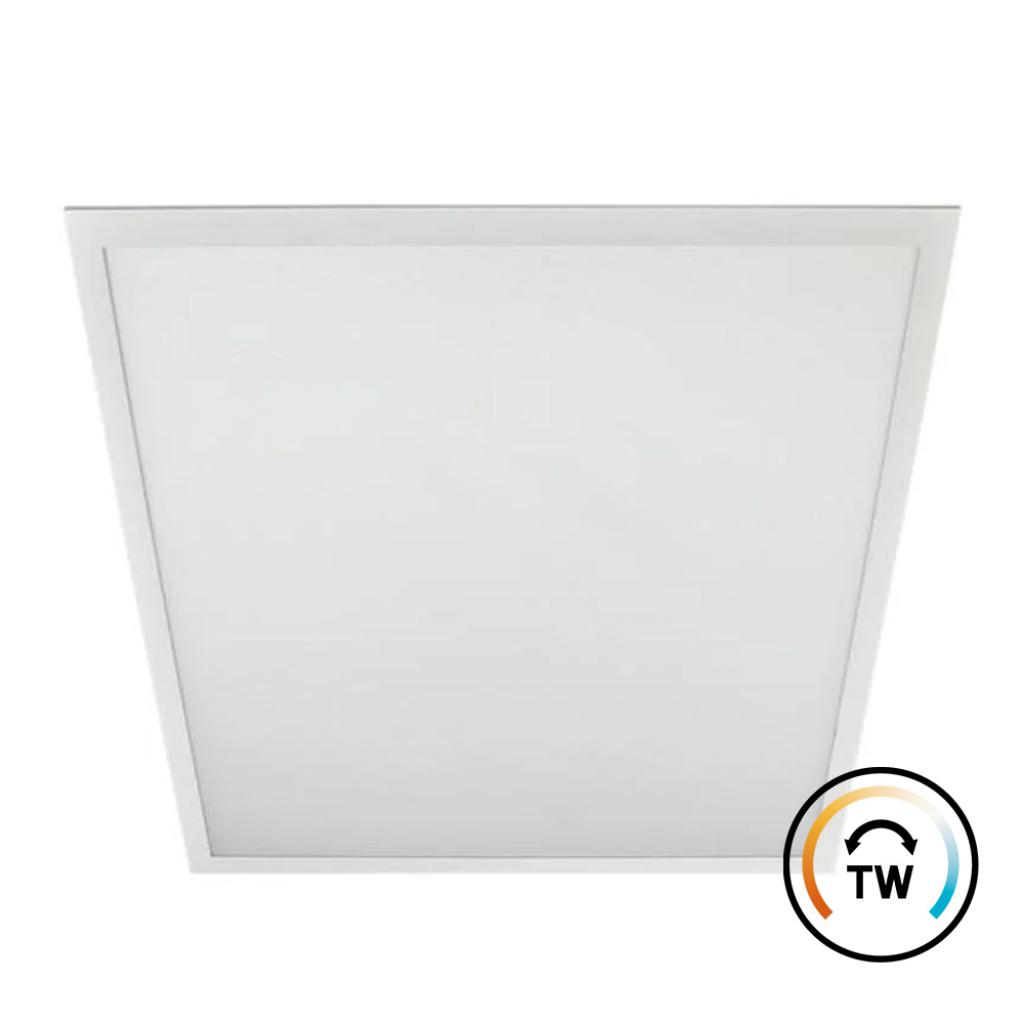

Square TW er et teknisk, modulært LED-panel med gode belysnings og energieffektivitetsegenskaper på mer enn 100lm/W. Mikroprismatisk (MP) optikk for UGR<19 installasjoner. Square leveres med Tunable White DT8, dvs at man kan skifte fargetemperatur fra 2700-6500K. Armaturen er meget lavtbyggende, med lav vekt, og er meget rask og enkel å montere. Square TW leveres med standardisert hurtigkobling og 5-polet Linect hurtigkobling. Armaturen er meget godt egnet for applikasjoner med begrenset plass. Typiske bruksområder er kontor, skole, korridorer etc.
Klasse II, IP20
Square R600 TW 40W 4000lm DALI LCT MP
Art.nr: 3348087
Produktfamilie: Square R600
Square TW er et Tunable White panel for skifte av fargetemperatur
Tilgjengelighet hos grossist
Beskrivelse
• Ra>80
• 100.000 timer L70B50 Ta25
• UGR<19
• On/Off eller DALI
• Dimbar til meget lavt nivå
• Linect-kompatibel
• IP65 versjon for hygienehimlinger
• Tunable White (TW)-versjoner
Teknisk data
Spenning (V)
230
Effekt (W)
40
Lysstyrke (lm)
4000
Lumen/Watt (lm)
100
Driver størrelse (mA)
1050
Antall armaturer B 10A
11
Antall armaturer B 16A
17
Antall armaturer C 10A
18
Antall armaturer C 16A
29
Max. omgivelsestemperatur (°C)
+50
Min. omgivelsestemperatur (°C)
-20
Levetid L70B10 Ta25°
83.000
Levetid L70B50 Ta25°
100.000
Levetid L80B10 Ta25°
50.000
Levetid L80B50 Ta25°
67.000
Levetid L90B10 Ta25°
17.000
Blendingsfaktor UGR
UGR ≤ 19
Fargegjengivelse (Ra)
80
Fargetemperatur (K)
2700-6500
SDCM
3
Utførelse
Farge
Hvit
IP klasse
20
Materiale
Aluminium
Avdekningsmateriale
Mikroprismatisk plast
Integrert/ekstern driver
Ekstern
Sokkel
LED
Isolasjonsklasse
II
Dimmetype
DALI 2
Dimmemetode
Amplitudedimming (AM)
DALI
Ja
Dali type
DT8
Brannklasse D
–
Montering
Innfelt
Hurtigkobling
Ja
Utstrålingsvinkel (°)
90
Utforming
Firkantet
Optikk
Microprisme
Lyskilde
LED
Lysfordeling
Ekstremt bredstrålende >80gr
Integrert sensor
Nei
Integrert batteripakke
Nei
Antall poler
4
Antall DALI adresser
1
Antall DALI drivere
1
Produktfamilie
Bruksområde
Dimensjoner
Høyde (mm)
10
Bredde (mm)
595
Lengde (mm)
595
Lengde på tilf. kabel (mm)
100
Godkjenninger
BREEAM-NOR
Ver: 6.0
BREEAM kode
HEA 01 Visuell komfort (Flimmer)

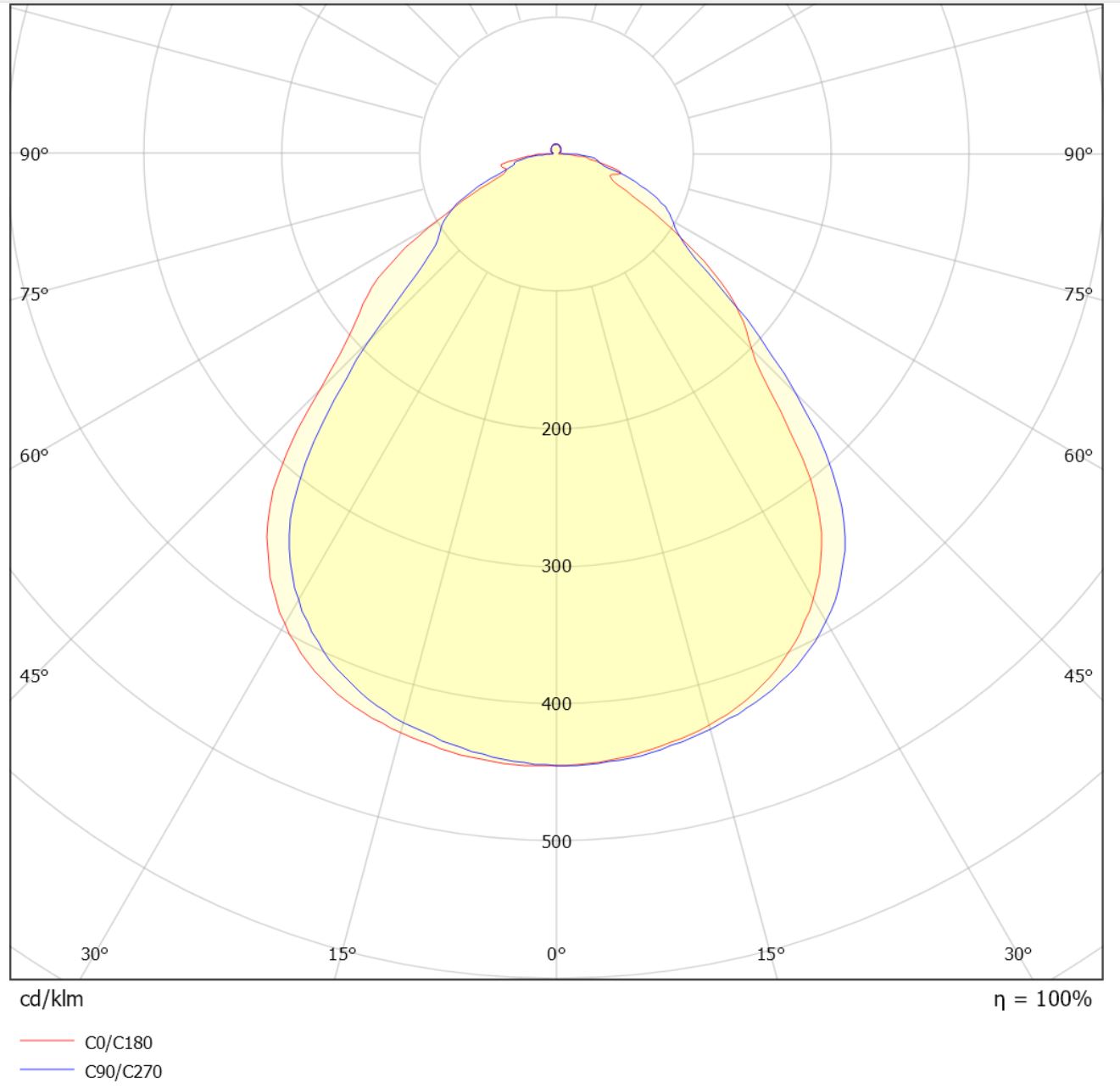

Lysfordelingskurve

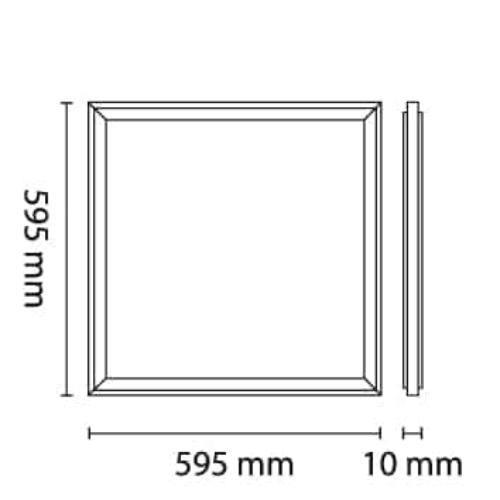

Dimensjoner
